直流屏由高頻開關整流模塊,可編程控制器(PLC,蓄電池組,絕緣監督裝置,蓄電池自動監測裝置,母線電壓自動調理裝置,觸摸屏,預告信號裝置等組成。蓄電池采用免維護電池。
主要技術參數:
1.交流輸入電壓:三相AC380主15%V、50±1HZ。
2.母線電壓:DC 220V/110V。
3.整流器輸出額定電流:可選。
4.浮充電壓:DC 246V/123V(標準。
5.額定充電電流:0.1CA。
6.穩壓精度:≤±0.2%。
7.紋波系數:<0.2%。
8.限流精度:<+0.2%。
操作順序:
本設備交流進線分兩路即Ⅰ路電源和Ⅱ路電源:
1、Ⅱ路交流電源操作,首先合上Ⅰ路交流輸入總電源開關,Ⅰ路交流輸入總電源開關,當Ⅰ路交流電源正常工作時,Ⅰ路交流電源工作指示燈亮,表明系統已接通交流電源,ПⅠ路電源只作為備用;以第Ⅰ路為主回路,第Ⅱ回路為備用輔助回路,當第Ⅰ路交流失壓時,自動切換到交流第Ⅱ路(前提條件是第Ⅱ路交流正常,如果第П路交流電源本身不正常的話,則無法自動進行切換,一旦交流Ⅰ路電源恢復正常,則自動切換回到交流Ⅰ路,П路交流電源工作指示燈亮。如切斷Ⅰ路和Ⅱ路交流輸入電源,可斷開交流輸入開關。
故障分析:
A、如果Ⅰ路交流進線電源正常,Ⅰ路交流電源工作指示燈不亮,Ⅰ路交流電源不能自動投入,可能是Ⅰ路交流接觸器KMA11燒壞,處理方法為更換接觸器,或者把Ⅰ路交流輸入總電源開關斷開,合上Ⅱ路交流輸入總電源開關。
B、交流輸入空氣開關故障
現象:交流輸入不能正常接入系統,充電模塊不能工作。
處理:a暫時切換到另外一路交流輸入,待電池充滿電后,關斷外部交流輸入,更換損壞的空氣開關。
b如果兩路交流輸入空氣開關同時損壞,應同時將兩路外部交流輸入電源斷開，更換空氣開關;在無相應配件的情況下,可以直接將交流輸入接入交流空氣開關的輸入端子上暫時供電。
2、啟動整流模塊:整流模塊在交流上電時可自啟動,或在觸摸顯示屏畫面上操作起動整流模塊;模塊工作指示綠燈亮(啟動是軟啟動需3~4秒,啟動后模塊顯示模塊輸出電壓(在模塊有A/V選擇按鈕,可選擇顯電壓、電流,觸摸屏上有電壓顯示,然后相繼投入控制系統各回路開關,其對應的指示燈亮,表明系統全部回路接通得電;整流器停止可按整流器停止按鈕。
1直流屏的充電模塊

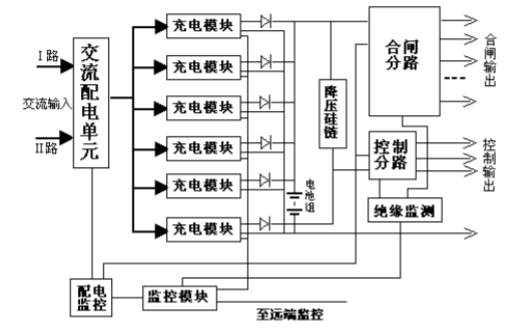

三相交流電源經過EMⅠ濾波器輸入到整流電路,將交流整流為脈動的直流輸出,通過無源功率因素校正(PFC電路,將脈動的直流轉換為平直的直流電源,DC/AC高頻逆變器將直流轉換為高頻交流電源,通過高頻整流電路將高頻的AC轉換為高頻脈動的直流,此直流通過高頻濾波輸出。
其中 DC/AC高頻變換電路在脈寬調制(PWM電路的控制下通過調整變換電路的脈沖寬度,以實現電壓調整(包括穩壓和電壓整定。
整個充電模塊在微機系統的監控下工作,包括模塊的保護、電壓調整等,同時微機實現將充電模塊的運行數據上報到監控模塊和接受監控模塊的控制命令。
2直流屏充電模塊技術指標
充電模塊的主要功能是實現AC/DC變換。充電模塊可以在自動(監
控模塊控制和手動(人為控制兩種工作方式下工作。
充電模塊的通用技術指標如表2-1-1表所示:

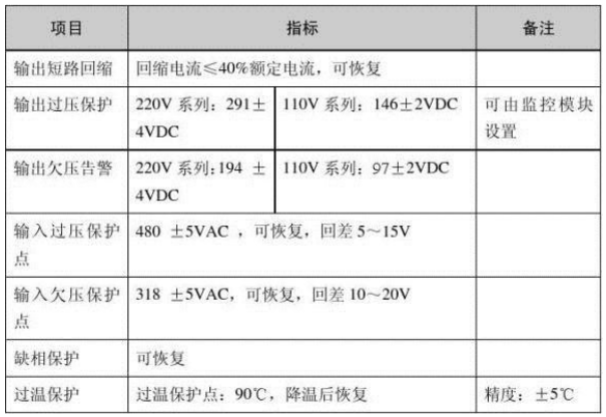

表2-1-1充電模塊保護特性表

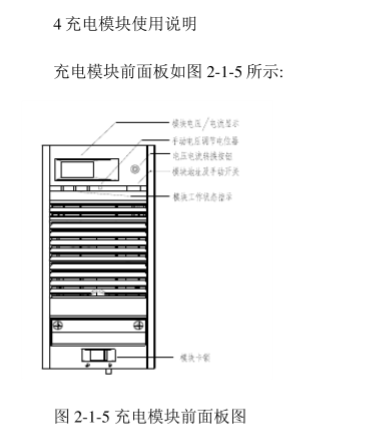

充電模塊前面板上的高亮度LED數碼管指示模塊的輸出電壓或電流,由顯示轉換開關進行切換。面板上的發光二極管分別指示模塊輸入電源正常(綠色、模塊保護(黃色、模塊故障(紅色。其中,模塊保護包括交流過、欠壓,過溫、缺相,輸出欠壓等;模塊故障包括模塊輸出過壓。

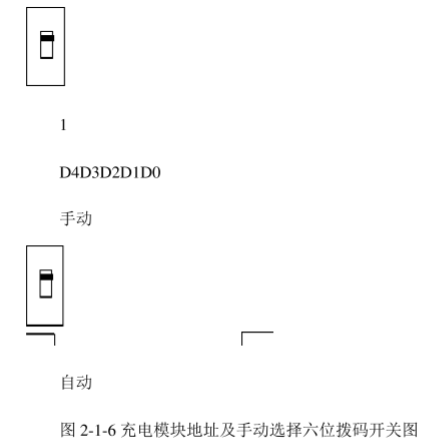

模塊面板上嵌入的電位器用來調整模塊在手動狀態下的輸出電壓,注意只有在手動方式下,調節該電位器才起作用。充電模塊地址及手動/自動撥碼開關用來設置模塊通訊地址和選擇手動功能,其定義如圖2-1-6所示:
自動/手動工作方式:
自動:在自動工作方式下,模塊的輸出電壓、限流點、開關機均由監控模塊進行控制,人工無法進行干預,如果模塊設計用作合閘模塊,對電池進行充電,一般應設置為自動工作方式。
手動:手動狀態下,模塊的輸出電壓有上述介紹的面板電位器進行調整,模塊的輸出電壓、限流點和開關機等均不受監控模塊控制,但可以將模塊的運行參數上報給監控模塊。如果模塊連接到控制母線上，為單一穩定電壓輸出,應將模塊設置為手動狀態,調整電位器為需要輸出的電壓值,此時模塊的限流點全部放開,為105%~110%。
注意:調節電位器可使充電模塊輸出電壓最高達到284V/142V,在系統正常時請勿隨意調節該電位器。由于不同用戶選擇蓄電池的節數有差異,為安全起見,充電模塊的輸出在出廠時已整定在234V/117V浮充電壓值上。
充電模塊顯示內容:充電模塊的LED可以顯示模塊的輸出電壓和輸出電流,其切換通過面板上的顯示切換開關來切換。顯示電壓為3位，顯示電壓精確到0.1A,顯示誤差為1個字。
故障分析:當PLC與模塊通信故障,或電源模塊DC220V/DC24V無輸出,或者PLC本身有故障時,模塊輸出電壓會自動設定在234V/117V,此時電壓不可調。當出現以上故障時,先把PLC電源開關(單極的,在屏后PLC邊上斷開,再把模塊手自、動選擇開關拔到手動位置(如下圖一,作應急運行,待更換損壞元件后再恢復正常。
直流屏的微機控制自動轉換程序如下:
蓄電池的充電程序(恒流→恒壓→浮充:進行恒流充電,蓄電池組端電壓達到某一整定值時,微機將控制充電裝置自動轉換為恒壓充電,當充電電流逐漸減少到某一整定值時,微機將控制充電裝置自動轉換為浮充電運行。
直流屏均充條件(均充電壓值255V/127V:當電池充電電流大于0.02CA自動進入均充;當電池充電電流都小于0.02CA時均充3小時后自動轉換到浮充狀態或均充7個小時自動轉換到浮充CA為電池容量。（注每年6月、12月1日充電機自動進入均充狀態。）
浮充條件(浮充電壓值246V/123V:均充退出后自動進入浮充,充電機一般都處在浮充狀態。
4.直流屏觸摸板操作細則:
A、按下(注:當前所述“按下”為用手輕觸觸摸屏上的字幕,下同觸摸屏上的“RUN”,開始運行觸摸板工作程序。
按下歡迎進入直流系統工作模擬圖,按下頁出現直流屏主菜單,具體如下:
B、按下主菜單上的“狀態監控”可察看狀態監控設定,具體如下:
按下“整流起動”整流器將進入工作狀態;反之,按下“整流器停止”整流器將退出工作狀態,按下“返回”即可返回系統主菜單。
注意:如果有電池活化時:電池活化為手動活化,按下電池活化按鈕時,整流模塊電壓會自動設為210V/105V,此時蓄電池端電壓高于整流器輸出電壓,電池向母線供電,達到活化電池的效果,當蓄電池端電壓放到低于210V/105V時,會自動停止電池活化,整流模塊電壓會重新恢復正常對蓄電池進行充電。也可以通過按下“活化退出”按鈕停止電池活化(該功能為可選功能。如注有可選兩字時:當用戶選有此功能時,觸摸屏上才有此項操作。
C、按下主菜單上的“當前告警”可察看整流器故障信息,平時該畫面為空白畫面，當有故障時直流屏蜂鳴器鳴叫,可具體顯示該故障內容。
按下“返回”即可返回系統主菜單。

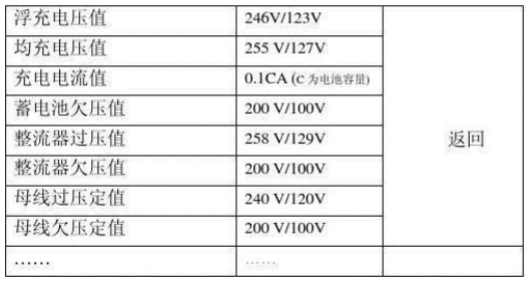

D、按下主菜單上的“參數設定”即出現以下內容:
按下“xxx "即可對當前值進行設定,建議非技術人員請勿對當前設定值隨意進行更改!

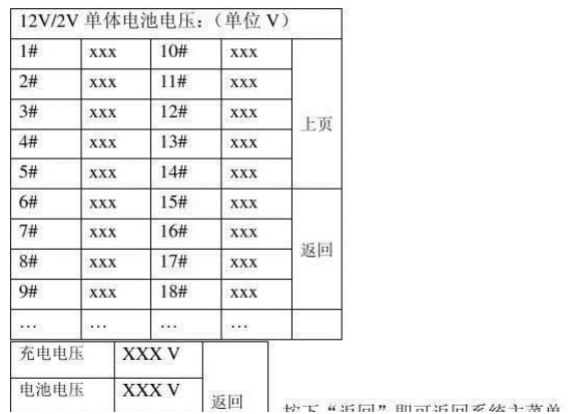

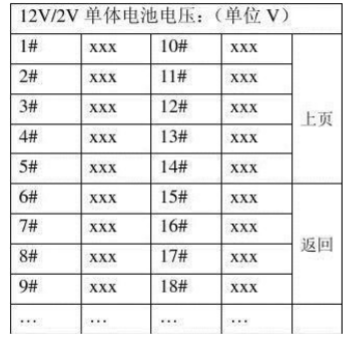

E、按下主菜單上的“參數顯示”即可進入參數顯示控制菜單,具體有以下
按下“返回”即可返回系統主菜單。(該項為可選功能。注:直流屏絕緣分為普通絕緣型和支路選線型,當選用支路選線型時觸摸屏上才有此項功能
故障分析:
當出現直流絕緣不良報警時:可能是直流屏系統輸出支路發生絕緣故障或絕緣設備自身故障或者是直流屏內出現接地。
處理:a對于輸出支路發生絕緣故障相應的處理。
b如果支路沒有發生絕緣下降,應在條件允許情況下,首先斷開所有支路饋出開關,還有接地時,則為直流屏內部接地或絕緣監測儀自身問題，再各個回路排查或更換絕緣監測儀或者維修。在故障歷史畫面中可查看故障歷史內容。按下“返回”即可返回系統主菜單。
七、蓄電池組的供電試驗:
1.當交流電源失電時,蓄電池組即刻通過硅鏈不間斷向母線供電,當母線電壓降低時,系統可通過調壓裝置自動地對母線電壓進行調節,當母線電壓恢復正常時,系統將自動關斷母線電壓調節裝置。
2.母線電壓恢復正常后,整流器能自動地對蓄電池進行充電,以保證蓄電池組容量足夠以隨時能夠向母線再供電。
4、蓄電池的故障及處理
a蓄電池殼體異常造成的原因:(1使用壽命到期,(2充電電流過大,(3內部有短路或局部放電,(4溫升超標,閥控失靈。處理方法:減小充電電流,降低充電電壓,檢查安全閥體是否堵死。如果到使用期限則更換電池。
b運行中浮充電壓正常,但一放電,蓄電池電壓很快下降到終止電壓值,原因是蓄電池內部失水干涸、電解物質變質。處理方法是更換蓄電池。
GP800系列
外型結構與功能說明

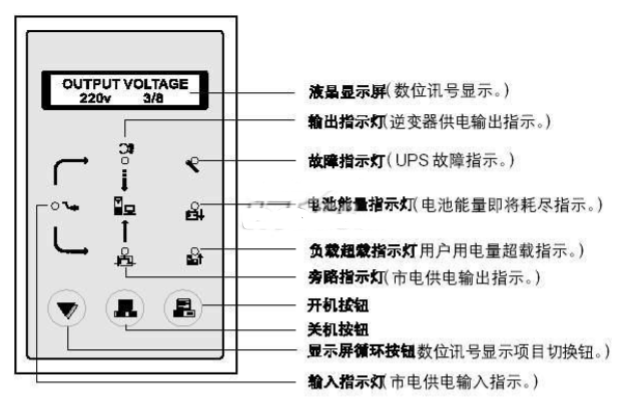

8.lcd顯示循環切換按鈕:數字訊號顯示項目切換鈕。
9.ups開關機按鍵:ups日常開關機按鍵。
(1按一下開機鍵后,ups逆變器開始啟動,約20秒后轉換成ups逆變器供電輸出,ups由內部供電裝置提供純凈的交流輸出電源。
(2按一下關機按鍵后,可將ups逆變器關機,改由市電旁路供電。此鍵主要作為ups日常開關機使用。

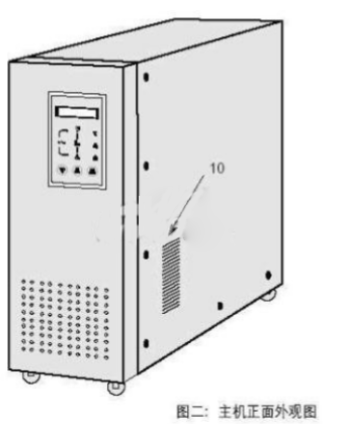

10.散熱排風孔:
本排風孔與本機其它小長橢圓形通風孔,皆需保持通風流暢。

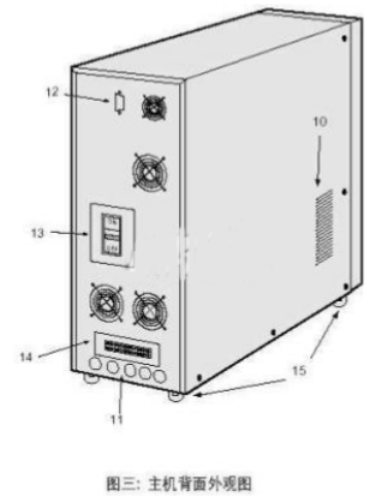

11.配線進出孔:
輸入、輸出及電池組配線進出入孔。
12.db-9通訊介面插座:
ups 與電腦通訊的標準介面。
13.電力開關:
同時控制輸入、輸出及電池電力開關。
14.配線端子臺:
輸入、輸出及電池電力配線端子臺。
15.活動輪:
底座隱藏4只活動輪子,以利搬運。
